2011年12月3日土曜日

本州東日本電源開発の送電線名称(220kV以上)

(間違っている・わからないものが多くあります。わかるものがありましたらコメントお願いします)
<50Hz地区>
・500kV 只見幹線 東群馬変電所~新新田変電所~新坂戸変電所
・500kV 奥清津分岐線 新新潟幹線分岐~奥清津電力所
・500kV 大間幹線(予定) むつ幹線分岐(実質東通原子力発電所)~大間原子力発電所
・275kV 田子倉本名線 田子倉電力所~本名変電所
・275kV 只見幹線 田子倉電力所~奥只見発電所~東群馬変電所
・275kV 只見幹線 新坂戸変電所~南川越変電所~南狭山変電所~多摩変電所~西東京変電所
・275kV 只見幹線 新新田東毛線 新新田変電所~東毛変電所
・275kV 佐久間東幹線 西東京変電所~北相模変電所~新富士変電所~佐久間電力所
・275kV 新豊根佐久間線 新豊根発電所~佐久間発電所
・275kV 沼原線 新栃木変電所~沼原電力所
・DC250kV 北本直流幹線 上北変換所~函館変換所

<60Hz地区>
・500kV 本四連系線 讃岐変電所~東岡山変電所
・500kV 関門連系線 北九州変電所~新山口変電所
・275kV 佐久間西幹線 佐久間発電所~名古屋変電所
・275kV 新豊根東栄線 新豊根発電所~東栄変電所(1回線)
・275kV 御母衣南幹線 関開閉所~名古屋変電所
・275kV 御母衣北幹線 御母衣発電所~関開閉所
・275kV 御母衣第二連絡線 御母衣第二発電所~御母衣発電所(1回線)
・275kV 長野関線 長野発電所~関開閉所(1回線)
・275kV 池原尾鷲線 池原発電所~尾鷲三田火力発電所
・275kV 熊野幹線 池原発電所~南大阪変電所
・220kV 竹原火力線 竹原火力発電所~新広島変電所
・500kV 阪奈線 信貴変電所~新生駒変電所(関西電力と共同使用)
・500kV 西播東岡山線 西播変電所~東岡山変電所(関西電力と共同使用)
・DC±250kV 阿南紀北直流幹線 阿南変換所~紀北変換所(±500kV設計)(関西電力と共同使用)
・500kV 新岡山幹線 新岡山変電所~東岡山変電所(中国電力と共同使用)
・500kV 新広島幹線 新広島変電所~新岡山変電所(中国電力と共同使用)
・500kV 新西広島幹線 新西広島変電所~新広島変電所(中国電力と共同使用)
・500kV 東山口幹線 東山口変電所~新西広島変電所(中国電力と共同使用)
・500kV 新山口幹線 新山口変電所~東山口変電所(中国電力と共同使用)

東京電力の送電線名称(275kV以上)

(間違っている・わからないものが多くあります。わかるものがありましたらコメントお願いします)
・500kV 安曇幹線 新信濃変電所~新秩父開閉所
・500kV 西群馬幹線 西群馬開閉所~東山梨変電所~新富士変電所(東山梨変電所から北1000kV設計)
・500kV 神流川線 西群馬幹線分岐~神流川発電所(2回線設計の1回線)
・500kV 新新潟幹線 西群馬開閉所~柏崎刈羽原子力発電所
・500kV 南新潟幹線 西群馬開閉所~柏崎刈羽原子力発電所(一部1000kV設計)
・500kV 南いわき幹線 東群馬変電所~南いわき開閉所(1000kV設計)
・500kV 双葉線 新福島変電所~福島第一原子力発電所
・500kV 富岡線 新福島変電所~福島第二原子力発電所
・500kV 福島東幹線 新福島変電所~新いわき開閉所~新筑波変電所
・500kV 福島幹線 新福島変電所~新いわき開閉所~新茂木変電所~新古河変電所
・500kV 川内線 南いわき開閉所~新いわき開閉所
・500kV 広野火力線 新いわき開閉所~広野火力発電所
・500kV 新いわき線 新今市開閉所~新いわき開閉所
・500kV 下郷線 新今市開閉所~電源開発下郷発電所(塩原線分岐より北は2回線設計の1回線)
・500kV 東群馬幹線 西群馬開閉所~東群馬変電所(1000kV設計)
・500kV 新吾妻線 西群馬開閉所~新榛名変電所
・500kV 新榛名線 新榛名変電所~新秩父開閉所
・500kV 新新田線 新岡部変電所~新新田変電所
・500kV 新栃木線 新新田変電所~新栃木変電所
・500kV 葛野川線 西群馬幹線分岐~葛野川発電所
・500kV 今市線 下郷線分岐~今市発電所(1回線)
・500kV 塩原線 下郷線分岐~塩原発電所(1回線)
・500kV 中栃木線 新栃木変電所~新今市開閉所
・500kV 新茂木線 新栃木変電所~新茂木変電所
・500kV 新筑波線 新古河変電所~新筑波変電所
・500kV 新岡部線 新秩父開閉所~新岡部変電所
・500kV 新秦野線 新富士変電所~新秦野変電所
・500kV 新多摩線 新秦野変電所~新多摩変電所
・500kV 新所沢線 新多摩変電所~新所沢変電所
・500kV 新飯能線 新所沢線分岐~新飯能変電所
・500kV <s>新坂戸線</s>新鶴ヶ島線 新所沢変電所~新坂戸変電所
・500kV 新秩父線 新多摩変電所~新秩父開閉所
・500kV 新古河線 新所沢変電所~新古河変電所
・500kV 新京葉線 新古河変電所~新京葉変電所
・500kV 新野田線 新京葉線分岐~新野田変電所
・500kV 新佐原線 新筑波変電所~新佐原変電所
・500kV 印旛線 新京葉変電所~新佐原変電所
・500kV 房総線 新京葉変電所~房総変電所
・500kV 新袖ヶ浦線 新佐原変電所~袖ヶ浦火力発電所
・500kV 富津火力線 新木更津変電所~富津火力発電所
・500kV 西上武幹線 西群馬開閉所~新所沢変電所
・500kV 新豊洲線 新京葉変電所~豊洲変電所(地下)
・275kV 梓川線 新信濃変電所~安曇発電所(1回線)
・275kV 水殿線 梓川線分岐~水殿発電所(1回線)
・275kV 高瀬川線 新信濃変電所~新高瀬川発電所
・275kV 中東京幹線山線 田子倉電力所~信濃川水力発電所
・275kV 中東京幹線 信濃川水力発電所~東日本旅客鉄道新箕郷変電所
・275kV 大熊線12号 新福島変電所~福島第一原子力発電所
・275kV 大熊線34号 新福島変電所~福島第一原子力発電所
・275kV 阿武隈線 那珂変電所~勿来発電所
・275kV 玉原線 新榛名変電所~玉原水力発電所
・275kV 矢木沢分岐線 中東京幹線分岐~矢木沢発電所
・275kV 十王線 阿武隈線分岐~常盤変電所
・275kV 児玉線 新岡部変電所~西毛変電所
・275kV 北熊谷線 新岡部変電所~北熊谷変電所
・275kV 那珂線 新茂木変電所~那珂変電所
・275kV 常陸那珂火力線 那珂変電所~常陸那珂火力発電所
・275kV 東海原子力線 那珂変電所~東海第二原子力発電所
・275kV 原研那珂線 東海原子力線分岐~原研那珂変電所
・275kV 秦浜線 京浜変電所~新秦野変電所
・<s>275kV 南川越線 新所沢変電所~南川越変電所</s>廃止
・275kV 中沢線1-2号線 新所沢変電所~中東京変電所
・275kV 中沢線3-4号線 新所沢変電所~中東京変電所
・275kV 南狭山線 新所沢変電所~南狭山変電所
・275kV 新座線 南狭山変電所~新座変電所
・275kV 東京中線 新坂戸変電所~北東京変電所
・275kV 上尾線 東京中線分岐~上尾変電所
・275kV 河北線1-2号線 新古河変電所~北東京変電所
・275kV 河北線3-4号線 新古河変電所~北東京変電所
・275kV 西越谷線 北東京変電所~西越谷変電所
・275kV 春日部線 北東京変電所~京北変電所
・275kV 東京北線 北東京変電所~新野田変電所
・275kV 東京南線1-2線 横須賀火力発電所~京浜変電所
・275kV 東京南線3-4線 横須賀火力発電所~京浜変電所
・275kV 京浜線1.2線 京浜変電所~西東京変電所
・275kV 京浜線3.4線 京浜変電所~西東京変電所
・275kV 港北線 西東京変電所~港北変電所
・275kV 西北線 西東京変電所~北多摩変電所
・275kV 東京西線 新多摩変電所~西東京変電所
・275kV 青梅線 新飯能変電所~青梅変電所(新多摩変電所~新飯能変電所は廃止)
・275kV 直竹線 青梅線分岐~新飯能変電所
・275kV 豊岡線 青梅線分岐~豊岡変電所
・275kV 北葛飾線 新野田変電所~北葛飾変電所
・275kV 東京東線 新野田変電所~新京葉変電所
・275kV 江東線 新京葉変電所~江東変電所
・275kV 北千葉線 新京葉変電所~房総変電所
・275kV 花見川線 北千葉線分岐~花見川変電所
・275kV 北総線 北千葉線分岐~北総変電所
・275kV 千葉中央線 北千葉線分岐~千葉中央変電所
・275kV 千葉火力線 千葉中央変電所~千葉火力発電所
・275kV 千葉火力線3.4L(予定) 千葉中央変電所~千葉火力発電所
・275kV 五井火力線 房総変電所~五井火力発電所
・275kV 姉崎線1.2L 房総変電所~姉崎火力発電所
・275kV 姉崎線3.4L 房総変電所~姉崎火力発電所
・275kV 君津線 房総変電所~新木更津変電所
・275kV 香取線 鹿島変電所~新佐原変電所
・275kV 鹿島線 新野田変電所~鹿島変電所
・275kV 鹿島線甲 鹿島線分岐~常総変電所
・275kV 鹿島火力線 鹿島変電所~鹿島火力発電所
・275kV 第二鹿島火力線 鹿島変電所~鹿島火力発電所
・275kV 住友金属線 鹿島変電所~住友金属変電所
・275kV エヌケーケー条鋼線鹿島海浜線 鹿島火力発電所~JFE条鋼変電所
・275kV 北与野線 上尾変電所~北与野変電所(地下)
・275kV 新宿線 新多摩変電所~新宿変電所(地下)
・275kV 東新宿線 新多摩変電所~東新宿変電所(地下)
・275kV 東新宿水道橋線 東新宿変電所~水道橋変電所(地下)
・275kV 上野線 北葛飾変電所~上野変電所(地下)
・275kV 上野水道橋線 上野変電所~水道橋変電所(地下)
・275kV 墨東線 北葛飾変電所~永代橋変電所(地下)
・275kV 城北線 新座変電所~豊島変電所(地下)
・275kV 北武蔵野線 新座変電所~練馬変電所(地下)
・275kV 水道橋線 練馬変電所~水道橋変電所(地下)
・275kV 豊島線 京北変電所~豊島変電所(地下)
・275kV 川崎高輪線 川崎火力発電所~高輪変電所(地下)
・275kV 南川崎線 京浜変電所~南川崎変電所(地下)
・275kV 東扇島火力線 南川崎変電所~東扇島火力発電所(地下)
・275kV 南池上線 南川崎変電所~池上変電所(地下)
・275kV 豊洲東内幸町線 新豊洲変電所~東内幸町変電所(地下)
・275kV 葛南世田谷線 葛南変電所~世田谷変電所(地下)
・275kV 豊洲永代橋線 新豊洲変電所~永代橋変電所(地下)
・275kV 横浜港北線 横浜火力発電所~港北変電所(地下)
・275kV 城南線 江東変電所~城南変電所(地下)
・275kV 池上線 池上変電所~高輪変電所(地下)
・275kV 高輪線 高輪変電所~東内幸町変電所(地下)
・275kV 東内幸町線 豊島変電所~東内幸町変電所(地下)
・275kV 世田谷線 荏田変電所~世田谷変電所(地下)
・275kV 新宿城南線 新宿変電所~城南変電所(地下)
・275kV 川崎豊洲線(予定) 川崎火力発電所~豊洲変電所(地下)
・275kV 千葉葛南線(予定) 千葉中央変電所~葛南変電所(地下)
(東京電力で幹線表記は距離の長いもの、または1000kV設計のもので使用されるようです)


(参考)把握している154kVの送電線
・154kV 中の沢線 中の沢発電所~大町発電所
・154kV 大町線 大町発電所~塩尻開閉所
・154kV 常盤支線 大町線分岐~昭和電工大町工場
・154kV 栃尾線 栃尾発電所~霞沢発電所
・154kV 霞沢線 霞沢発電所~竜島発電所
・154kV 甲信幹線 竜島発電所~塩尻開閉所~山梨変電所
・154kV 小田切線 笹平発電所~小田切発電所
・154kV 犀川線 新町開閉所~大町線分岐
・154kV 生坂線 犀川線分岐~生坂発電所
・154kV 笹平線 新町開閉所~笹平発電所
・154kV 水内線 笹平線分岐~水内発電所
・154kV 黒部幹線 新町開閉所~奥秩父変電所
・154kV 奥秩父線 奥秩父変電所~中東京変電所
・154kV 島川原線 黒部幹線分岐~島川原発電所
・154kV 御坂線 山梨変電所~東山梨変電所
・154kV 都留線 東山梨変電所~橋本変電所
・154kV 禾生線 都留線分岐~谷村変電所
・154kV 相模湖線 相模発電所~都留線分岐
・154kV 城山線 城山発電所~都留線分岐
・154kV 天竜東幹線 松島変電所~釜無白根変電所
・154kV 釜無川線 甲信幹線分岐~北巨摩変電所
・154kV 日野春線 天竜東幹線分岐~北巨摩変電所
・154kV 天竜南線 釜無白根変電所~新富士変電所
・154kV 山梨線 天竜南線分岐~山梨変電所
・154kV 笛吹線 天竜南線分岐~笛吹(企業)
・154kV 西山線 西山発電所~早川第三発電所
・154kV 田代幹線 早川第三発電所~駿河変電所~新富士変電所~新秦野変電所
・154kV 早一線 早川第一発電所~田代幹線分岐
・154kV 岳南線 駿河変電所~岳南変電所(地下)
・154kV 富士川線 駿河変電所~東清水変電所
・154kV 愛鷹線 駿河変電所~駿東変電所
・154kV 東富士線 新富士変電所~駿東変電所
・154kV 田方線 駿東変電所~田方変電所
・154kV 北駿線 新富士変電所~田方線分岐
・154kV 明神線 新富士変電所~西相模変電所
・154kV 西相模線 田代幹線分岐~西相模変電所
・154kV 東秦野線 新秦野変電所~湘南変電所
・154kV 西厚木線 東秦野線分岐~長谷変電所
・154kV 湘南線 新秦野変電所~湘南変電所
・154kV 藤沢線 湘南変電所~藤沢変電所
・154kV 旭ヶ丘線 中東京変電所~武蔵赤坂開閉所
・154kV 武蔵赤坂線 中東京変電所~武蔵赤坂開閉所
・154kV 武蔵野連絡線 新座変電所~武蔵赤坂開閉所
・154kV 狭山線 南川越変電所~豊岡変電所
・154kV 豊昭線 豊岡変電所~昭島変電所
・154kV 桜ヶ丘線 西東京変電所~昭島変電所
・154kV 東太田線 新新田変電所~東太田変電所
・154kV 清津川線 信濃川発電所~清津川線分岐
・154kV 下船渡線 中津川第二発電所~清津川線分岐
・154kV 穴藤線 中津川第一発電所~清津川線分岐
・154kV 切明線 切明発電所~中津川第一発電所
・154kV 清津川連絡線 清津川線発電所~清津川線分岐
・154kV 湯宿線 清津川線分岐~水上線分岐
・154kV 須田貝線 須田貝発電所~水上変電所
・154kV 水上線 水上発電所~金井変電所
・154kV 上牧線 上牧発電所~小松変電所
・154kV 上毛幹線 一之瀬発電所~金井変電所
・154kV 鎌田線 鎌田発電所~上毛幹線分岐
・154kV 播谷線 播谷発電所~上毛幹線分岐
・154kV 岩本線 岩本発電所~上毛幹線分岐
・154kV 箱島線 箱島発電所~金井変電所
・154kV 群馬幹線 金井変電所~群馬変電所~南川越変電所
・154kV 佐久線 佐久発電所~群馬幹線分岐
・154kV 上群線 群馬幹線分岐~群馬変電所
・154kV 共和線 群馬幹線分岐~共和変電所
・154kV 上越幹線 金井変電所~新岡部変電所
・154kV 佐波線 上越幹線分岐~佐波変電所
・154kV 北児玉線 新岡部変電所~群馬幹線分岐
・154kV 北埼玉線 新岡部変電所~埼玉変電所
・154kV 上柴線 北埼玉線分岐~上柴変電所
・154kV 東埼玉線 埼玉変電所~岩槻変電所
・154kV 南多摩線 西東京変電所~橋本変電所
・154kV 佐野線 野木変電所~佐野変電所
・154kV 南佐野線 佐野線分岐~南佐野変電所
・154kV 野木線 新筑波変電所~野木変電所
・154kV 八千代線 新筑波変電所~野木変電所
・154kV 小北線 小山変電所~北東京変電所
・154kV 栃山線 新栃木変電所~小山変電所
・154kV 芳賀線 栃山線分岐~芳賀変電所
・154kV 白沢線 新栃木変電所~河内変電所
・154kV 西宇都宮線 新栃木変電所~西宇都宮変電所
・154kV 栃那線 那須野変電所~新栃木変電所
・154kV 下滝線 鬼怒川発電所~栃那線分岐
・154kV 東那須野線 猪苗代新幹線分岐~那須野変電所
・154kV 猪苗代旧幹線 膳棚開閉所~那須野変電所
・154kV 猪苗代新幹線 膳棚開閉所~河内変電所~小山変電所~北東京変電所
・154kV 長瀬川線 小野川発電所~膳棚開閉所
・154kV 志木線 南川越変電所~戸田変電所
・154kV 京北線 南川越変電所~京北変電所
・154kV 美園線 岩槻変電所~鳩ケ谷変電所
・154kV 北鳩線 北東京変電所~鳩ケ谷変電所
・154kV 白岡線 北東京変電所~岩槻変電所
・154kV 片山線 新座変電所~武蔵野変電所
・154kV 武蔵野線 新座変電所~武蔵野変電所
・154kV 笹目線 武蔵野変電所~笹目変電所
・154kV 南葛線 笹目変電所~京北変電所
・154kV 西茨線 那珂変電所~茨城変電所
・154kV 茨城線 茨城変電所~水戸北部変電所
・154kV 戸崎線 那珂変電所~茨城線分岐
・154kV 村松線 茨城変電所~日本原子力機構
・154kV 西水戸線 那珂変電所~西水戸変電所
・154kV 石岡線 西水戸変電所~石岡変電所
・154kV 筑南線 新筑波変電所~霞ヶ浦変電所
・154kV 新治線 筑南線分岐~石岡変電所
・154kV 湖西線 新野田変電所~霞ヶ浦変電所
・154kV 君津共火線 新木更津変電所~君津共同火力発電所
・154kV 信濃川連絡線 信濃川発電所~東北電力新稲葉線・南魚沼線分岐?
なお、154kV以上の送電線マップ・送電線名は東京電力HPの平成24年10月12日のプレスリリースで公開されています。

2011年11月12日土曜日

東日本旅客鉄道新長野変電所と東信新北信線分岐


2011年8月に訪問した建設中の東日本旅客鉄道(JR東日本)新長野変電所(北陸新幹線用)です。2導体、275kV受電となります。場所は上信越道信州中野IC近くです。
2011年10月に上信越道から見たときは鉄骨が立ちだしました。



275kV東信新北信線(東信変電所~新北信変電所)115号から鉄塔1基(東日本鉄道新長野分岐線という名称になるようです)で分岐となります。今回の工事で建て替えられました。
後日、上信越道から再度確認したところ、この2つの鉄塔のみ碍子が茶色であることが判明。
余裕ができたらどこかで再度訪問したいと思います。

中部電力上越火力発電所

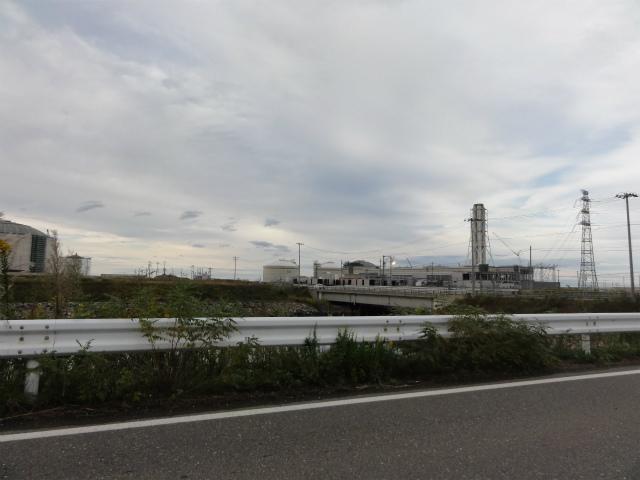

建設中の中部電力上越火力発電所です。右に見えるのが2011年6月に使用開始した新北信変電所へ向かう275kV上越火力線です。10月に訪問したときはLNG船が入港したあとということもあり、ほのかに火が見えました。まもなく1-1系統は試運転をはじめる予定です→と思ったら10月26日から試運転がはじまっていました。冬の中部電力電力需要の隠し玉となります。2つあるマイクロ波アンテナはNTTドコモ長範無線中継所に接続しています。
なお、左に見えるのは国際石油開発帝石(INPEX)の直江津LNG受入基地、間の更地は東北電力上越火力発電所建設予定地と思われます。現在LNGタンクは中部電力が18万kl×3基、INPEXが18万kl×2基あります(中部電力1基は使用開始済)。今後東北電力のLNGタンクが増えると予想され、日本海側最大のLNG受入基地になります。

位置をかえた上越火力発電所、直江津LNG受入基地です。

2011年7月に訪問したとき上越火力発電所です。

北陸電力の送電線名称(275kV以上)

•500kV 志賀中能登線 志賀原子力発電所~中能登変電所
•500kV 能登幹線 加賀変電所~中能登変電所
•500kV 加賀福光線 加賀変電所~南福光連系所
•500kV 能越幹線 中能登変電所~南福光連系所
•500kV 加賀幹線 越前変電所~加賀変電所
•275kV 志賀原子力線 志賀原子力発電所~中能登変電所
•275kV 七尾大田火力線 中能登変電所~七尾大田火力発電所
•275kV 新港幹線 富山新港火力発電所~新富山変電所
•275kV 新富山幹線 新富山変電所~城端開閉所
•275kV 中央幹線 加賀変電所~城端開閉所
•275kV 加賀東金津線 加賀変電所~東金津変電所
•275kV 東金津新福井線 東金津変電所~新福井変電所
•275kV 越前線 新福井変電所~越前変電所
•275kV 南条越前線 南条変電所~越前変電所
•275kV 敦賀火力線 南条変電所~敦賀火力発電所

関西電力との連携線
•500kV 越前嶺南線 越前変電所~嶺南変電所

東北電力の送電線名称(275kV以上)

(わからないものが多くあります。わかるものがありましたらコメントお願いします)
•500kV むつ幹線 東通原子力発電所~上北変電所
•500kV 十和田幹線 上北変電所~岩手変電所
•500kV 北上幹線 岩手変電所~宮城変電所
•500kV 青葉幹線 宮城変電所~西仙台変電所
•500kV 宮城中央支線 青葉幹線分岐~宮城中央変電所
•500kV 新地火力線 新地火力発電所~常磐幹線分岐
•500kV 常磐幹線 西仙台変電所~南相馬変電所
•500kV 相馬双葉幹線 南相馬変電所~南いわき開閉所
•500kV 相馬港火力線 福島天然ガス発電所~新地火力線分岐
•275kV 東上越幹線 信濃川発電所~東上越変電所
•275kV 東新潟火力A線 東新潟火力発電所~北新潟変電所
•275kV 北新幹線 北新潟変電所~越後開閉所
•275kV 東新潟火力B線 東新潟火力発電所~越後開閉所
•275kV 五頭幹線 越後開閉所~新潟変電所
•275kV 中越幹線 越後開閉所~中越変電所(500kV設計)
•275kV 朝日幹線 越後開閉所~西仙台変電所(500kV設計)
•275kV 新潟幹線 新潟変電所~本名変電所
•275kV 飯豊幹線 新潟変電所~米沢変電所
•275kV 東北幹線 本名変電所~米沢変電所
•275kV 蔵王幹線 米沢変電所~西仙台変電所
•275kV 吾妻幹線 米沢変電所~福島変電所
•275kV 相福幹線 福島変電所~南相馬変電所
•275kV 東福島支線 相福幹線分岐~東福島変電所
•275kV いわき幹線 東京電力新福島変電所~南相馬変電所
•275kV 原町火力線 南相馬変電所~原町火力発電所
•275kV 阿武隈幹線 福島変電所~須賀川変電所
•275kV 勿来幹線 須賀川変電所~勿来発電所
•275kV 新仙台火力線 仙台変電所~新仙台火力発電所
•275kV 仙台幹線 仙台変電所~西仙台変電所
•275kV 宮城幹線 仙台変電所~宮城変電所
•275kV 陸羽幹線 宮城変電所~新庄変電所
•275kV 山形幹線 新庄変電所~西山形変電所(500kV設計)
•275kV 鳴瀬幹線 宮城変電所~石巻変電所
•275kV 牡鹿幹線 石巻変電所~女川原子力発電所
•275kV 松島幹線 宮城中央変電所~女川原子力発電所
•275kV 水沢幹線 宮城変電所~水沢変電所
•275kV 早池峰幹線 水沢変電所~岩手変電所
•275kV 岩手幹線 岩手変電所~雫石開閉所
•275kV 秋盛幹線 雫石開閉所~秋田変電所
•275kV 秋田幹線 秋田変電所~羽後変電所
•275kV 奥羽幹線 羽後変電所~宮城変電所
•275kV 秋田火力線 秋田変電所~秋田火力発電所
•275kV 大潟幹線 秋田変電所~能代変電所
•275kV 能代火力線 能代変電所~能代火力発電所
•275kV 北奥幹線 能代変電所~青森変電所
•275kV 北部幹線 岩手変電所~上北変電所
•275kV 五戸幹線 北部幹線分岐~五戸変電所
•275kV 北青幹線 上北変電所~青森変電所
•275kV 東花巻支線 早池峰幹線分岐~東花巻変電所
•275kV 南山形幹線 朝日幹線分岐~西山形変電所(500kV設計)
•275kV 今別幹線 青森変電所~北海道電力今別変換所
•275kV 名取幹線 西仙台変電所~名取変電所
•275kV JR新湯沢線 中東京幹線分岐~東日本旅客鉄道新湯沢変電所
•275kV JR新川口線 中東京幹線山線分岐~東日本旅客鉄道新川口変電所
•275kV JR新郡山線 須賀川変電所~東日本旅客鉄道新郡山変電所
•275kV JR新福島線 福島変電所~東日本旅客鉄道新福島変電所
•275kV JR新仙台線 名取変電所~東日本旅客鉄道新仙台変電所
•275kV JR新古川線 水沢幹線分岐~東日本旅客鉄道新川口変電所
•275kV JR新水沢線 水沢変電所~東日本旅客鉄道新水沢変電所
•275kV JR新盛岡線 雫石開閉所~東日本旅客鉄道新盛岡変電所
•275kV JR新七戸線 北部幹線分岐~東日本旅客鉄道新七戸変電所
•275kV JR院内支線 奥羽幹線分岐~東日本旅客鉄道院内変電所
•275kV JR今別線 北海道電力今別変換所~北海道旅客鉄道今別変電所
(東北電力で幹線表記は275kV以上、かつ距離のあるもので使用されるようです)

(参考)把握している154kVの送電線
•154kV 上越A線・上越B線 東上越変電所~上越変電所
•154kV 西上越線 上越変電所~西上越開閉所
•154kV JR新上越線 西上越線分岐~JR西日本新上越変電所
•154kV 青海線 西上越開閉所(以前は1回線上越変電所)~石曽根開閉所
•154kV 大所川線 大所川第一発電所~石曽根開閉所(1回線)
•154kV 頸城線 東上越変電所~魚沼変電所
•154kV 新稲葉線 魚沼変電所~南魚沼線・東京電力新信濃連絡線分岐?
•154kV 南魚沼線 新稲葉線・東京電力新信濃連絡線分岐?~南魚沼変電所
•154kV 魚沼線 長岡変電所~魚沼変電所(以前は1回線でしたが現在2回線)
•154kV 越後線 長岡変電所~伊南川発電所(1回線)
•154kV 黒又線 長岡変電所~電源開発黒又川第一発電所(1回線)
•154kV 南長岡線 長岡変電所~南長岡変電所
•154kV 米山線 南長岡変電所~東上越変電所
•154kV 刈羽線 南新潟線分岐~刈羽変電所
•154kV 荒浜線 刈羽変電所~東京電力柏崎刈羽原子力発電所(1回線)
•154kV 長岡A線・長岡B線 中越変電所~長岡変電所(長岡B線は1回線)
•154kV 中越A線・中越B線 新潟変電所~三条変電所(各1回線)
•154kV 新中線 新潟変電所~中越変電所
•154kV JR新中之口線 新潟変電所~東日本旅客鉄道新中之口変電所
•154kV 南新潟線 中越変電所~南新潟変電所
•154kV 三条支線 新中線分岐~三条変電所
•154kV 新南線 新潟変電所~南新潟変電所
•154kV 中新潟線 新潟変電所~中新潟変電所
•154kV 新津支線 中新潟線分岐~新津変電所
•154kV 西新潟線 新潟変電所~西新潟変電所
•154kV 新潟火力A線 新潟火力発電所~中新潟変電所
•154kV 北新潟線 新潟変電所~北新潟変電所
•154kV 中西線 中新潟変電所~西新潟変電所
•154kV 北中線 北新潟変電所~中新潟変電所
•154kV 網代浜線 東新潟火力発電所~北新潟変電所
•154kV 鹿新線 第一鹿瀬発電所~新潟変電所(1回線)
•154kV 揚川東線 第一鹿瀬発電所~揚川発電所(1回線)
•154kV 揚川西線 揚川発電所~新潟変電所(1回線)
•154kV 坂町線 第一鹿瀬発電所~坂町変電所
•154kV 鹿瀬線 本名変電所~第一鹿瀬発電所
•154kV 八久和線 八久和発電所~庄内変電所
•154kV 庄内線 酒田変電所~庄内変電所
•154kV 酒田北港A線・B線 最上幹線分岐~酒田変電所(各1回線)
•154kV 最上幹線 酒田北港変電所~新庄変電所(275kV設計)
•154kV 八幡支線 最上幹線分岐~八幡開閉所
•154kV 新庄線 西山形変電所~新庄変電所
•154kV 西山形線 西山形変電所~山形変電所
•154kV 置賜線 西山形変電所~置賜変電所
•154kV 伊南川線 本名変電所~伊南川発電所(1回線)
•154kV 只見線 本名変電所~宮下発電所
•154kV 会津線 宮下発電所~会津変電所
•154kV 柳津西山地熱支線 柳津西山地熱発電所~会津線分岐(1回線)
•154kV 阿賀西線 第一鹿瀬発電所~上野尻発電所
•154kV 阿賀東線 上野尻発電所~会津変電所
•154kV 磐梯線 会津変電所~日和田変電所
•154kV 東和線 東福島変電所~日和田変電所
•154kV 第一福島線・第二福島線 会津変電所~福島変電所(各1回線)
•154kV 泉崎線 須賀川変電所~泉崎変電所
•154kV 西白河線 須賀川変電所~西白河変電所
•154kV 愛子線 中山変電所~愛子変電所(1回線)
•154kV 秋柴線 西仙台変電所~仙南変電所
•154kV 仙南線 名取変電所~仙南変電所
•154kV 仙台A線・仙台B線 東白石変電所~北福島変電所~西福島変電所~福島変電所(各1回線)
•154kV 新駒線 新地発電所~駒ケ嶺変電所
•154kV 錦町線(旧仙台中央線) 仙台変電所~錦町変電所(地下)
•154kV 中仙台線 南仙台変電所~中仙台変電所(地下)
•154kV 西八戸線 五戸変電所~南八戸変電所
•154kV 南八戸線 八戸変電所~南八戸変電所
•154kV 上北線 八戸変電所~上北変電所
•154kV 六ヶ所A線・B線・C線 上北変電所~六ヶ所変電所(各1回線)
•154kV 下北A線・B線 六ヶ所変電所~下北変電所(各1回線)
•154kV 白糠A支線・B支線 下北A線・B線分岐~白糠変電所(各1回線)
•154kV 青森線 上北変電所~青森変電所
•154kV 津軽線 青森変電所~南津軽変電所
•154kV 南津軽線 南津軽変電所~大館変電所
•154kV 北秋A線・B線 秋田変電所~大館変電所(各1回線)
•154kV 秋田中央線 御所野変電所~秋田中央変電所
•154kV 羽中線 大仙変電所(以前は御所野変電所)~盛岡変電所(1回線)
•154kV 西羽中線 御所野変電所~大仙変電所(1回線)
•154kV 羽越A線・B線 酒田北港変電所~由利変電所(各1回線)
•154kV 由利A線・B線 御所野変電所~由利変電所(各1回線)
•154kV 宮古線 盛岡変電所~宮古変電所
•154kV 盛岡線 盛岡変電所~北上変電所
•154kV 栗駒線 宮城変電所~北上変電所
•154kV 一関支線 栗駒線分岐~一関変電所
•154kV 大崎線 宮城変電所~大崎変電所
•154kV 金ヶ崎線 水沢変電所~金ヶ崎変電所
•154kV 室根線 水沢変電所~気仙沼変電所
•154kV 大船渡線 気仙沼変電所~大船渡変電所
•154kV 氷上線 水沢変電所~大船渡変電所(1回線)
•154kV 北上東線 東花巻変電所~北上変電所
•154kV 青浦線 青森変電所~浦町変電所
•154kV 愛島郡山線 名取変電所~南仙台変電所
•154kV 上越火力線 東北電力上越火力発電所~東上越変電所

 なお、東北電力の154kV以上の送電線マップ、送電線名称(自社系統のみ)は以下に公開されています。
トップページ > 電気料金・ご契約 > 系統アクセス > 電力系統(特別高圧)の状況

中部電力の送電線名称(275kV以上)

(わからないものが多くあります。わかるものがありましたらコメントお願いします)
•500kV 南信幹線 豊根開閉所~南信変電所
•500kV 信濃幹線 南信変電所~信濃変電所
•500kV 豊根幹線 豊根開閉所~愛知変電所
•500kV 静岡幹線 静岡変電所~豊根開閉所
•500kV 第二浜岡幹線 浜岡原子力発電所~静岡変電所
•500kV 豊根連絡線 東栄変電所~豊根開閉所
•500kV 東栄幹線 東栄変電所~東部変電所
•500kV 新三河幹線 東部変電所~新三河変電所
•500kV 駿遠幹線 駿遠変電所~東栄変電所
•500kV 静岡連絡線 静岡変電所~駿遠変電所
•500kV 浜岡幹線 浜岡原子力発電所~駿遠変電所
•500kV 東部幹線 北部変電所~東部変電所
•500kV 愛阜幹線 岐阜開閉所~愛知変電所
•500kV 岐阜連絡線 岐阜開閉所~北部変電所
•500kV 越美幹線 岐阜開閉所~南福光連系所
•500kV 三岐幹線 岐阜開閉所~三重開閉所
•500kV 西部幹線 北部変電所~西部変電所
•500kV 岐北分岐線 西部幹線分岐~岐北開閉所
•500kV 奥美濃岐北線 奥美濃発電所~岐北開閉所
•500kV 三重連絡線 西部変電所~三重開閉所
•275kV 信濃中信線 信濃変電所~中信変電所
•275kV 高根中信線 高根第一発電所~中信変電所
•275kV 新信濃分岐線 高根中信線分岐~新信濃変電所
•275kV 佐久幹線 信濃変電所~佐久変電所(500kV設計)
•275kV 信濃東信線 信濃変電所~東信変電所
•275kV 東信新北信線 東信変電所~新北信変電所
•275kV 上越火力線 新北信変電所~上越火力発電所(500kV設計)
•275kV 北松本分岐線 信濃東信線分岐~北松本変電所
•275kV 東日本鉄道新坂城分岐線 信濃東信線分岐~東日本旅客鉄道新坂城変電所
•275kV 東日本鉄道新長野分岐線 東信新北信線分岐~東日本旅客鉄道新長野変電所
•275kV 浜岡駿遠線 浜岡原子力発電所~駿遠変電所
•275kV 駿遠駿河線 駿遠変電所~駿河変電所
•275kV 安倍分岐線 駿遠駿河線分岐~安倍変電所
•275kV 駿河東清水線 駿河変電所~東清水変電所(安倍川付近は地下)
•275kV 静岡東分岐線 静岡変電所~駿遠駿河線分岐
•275kV 静岡西分岐線 静岡変電所~遠江駿遠線分岐
•275kV 遠江駿遠線 遠江変電所~駿遠変電所
•275kV 三河遠江線 三河変電所~遠江変電所
•275kV 湖西三河線 湖西変電所~三河変電所
•275kV 田原湖西線 田原変電所~湖西変電所
•275kV 渥美田原線 渥美火力発電所~田原変電所
•275kV 三河線 新三河変電所~三河変電所
•275kV 幸田新三河線 幸田変電所~新三河変電所(500kV設計)
•275kV 幸田碧南線 幸田変電所~碧南変電所
•275kV 額田幸田線 額田開閉所~幸田変電所
•275kV 額田三河線 額田開閉所~三河変電所
•275kV 額田東部線 額田開閉所~東部変電所
•275kV 東豊田分岐線? 額田東部線分岐~東豊田変電所
•275kV 奥矢作第2線 奥矢作第二発電所~奥矢作発電所(1回線)
•275kV 奥矢作東部線 奥矢作発電所~東部変電所
•275kV 東部北豊田線 東部変電所~北豊田変電所
•275kV 北豊田梅森線 北豊田変電所~梅森開閉所
•275kV 東浦北豊田線 東浦開閉所~北豊田変電所
•275kV 東名古屋分岐線 東浦北豊田線分岐~東名古屋変電所
•275kV 三好分岐線 東浦北豊田線分岐~三好変電所
•275kV 東名古屋東部線 東名古屋変電所~東部変電所
•275kV 知多火力線 知多火力発電所~東名古屋変電所
•275kV 知多火力東浦線 知多火力発電所~東浦開閉所
•275kV 北豊田瀬戸線 北豊田変電所~瀬戸変電所
•275kV 愛知瀬戸線 瀬戸変電所~愛知変電所
•275kV 電名瀬戸線(電源名古屋瀬戸線) 瀬戸変電所~名古屋変電所
•275kV 北部中濃線 北部変電所~中濃変電所
•275kV 北部西濃線 北部変電所~西濃変電所
•275kV 馬瀬北部線 馬瀬川第一発電所~北部変電所
•275kV 高根馬瀬線 高根第一発電所~馬瀬川第一発電所
•275kV 小坂川 高根馬瀬線分岐~小坂川発電所
•275kV 佐久間川根線 佐久間発電所~川根変電所
•275kV 愛知分岐線 佐久間西幹線分岐~愛知変電所
•275kV 西部西濃線 西部変電所~西濃変電所
•275kV 西尾張海部線 西尾張変電所~海部開閉所
•275kV 西部西尾張線 西部変電所~西尾張変電所(500kV設計)
•275kV 西名古屋西尾張線 西名古屋変電所~西尾張変電所(500kV設計)
•275kV 西部西名古屋線 西部変電所~西名古屋変電所(500kV設計)
•275kV 川越火力線 西名古屋変電所~川越火力発電所
•275kV 伊勢幹線 西部変電所~鈴鹿開閉所~伊勢開閉所(500kV設計)
•275kV 亀山西名古屋線(旧中勢西名古屋線) 亀山変電所~西名古屋変電所
•275kV 中勢亀山線(旧中勢西名古屋線) 中勢変電所~亀山変電所
•275kV 新鈴鹿分岐線 中勢西名古屋線分岐~新鈴鹿変電所
•275kV 伊勢中勢線 伊勢開閉所~中勢変電所
•275kV 南勢分岐線 伊勢開閉所~南勢変電所
•275kV 尾鷲伊勢線 尾鷲変電所(旧尾鷲三田火力発電所)~伊勢開閉所
•275kV 浜岡新佐倉線 浜岡原子力発電所~新佐倉変電所(地下)
•275kV 海部牛島町線(旧海部名城線) 海部開閉所~牛島町変電所(地下)
•275kV 牛島町名城線(旧海部名城線) 牛島町変電所~名城変電所(地下)
•275kV 名城松ヶ枝線 名城変電所~松ヶ枝変電所(地下)
•275kV 梅森金山線 梅森開閉所~金山変電所(地下)
•275kV 金山松ヶ枝線 金山変電所~松ヶ枝変電所(地下)
•275kV 東海松ヶ枝線 東海変電所~松ヶ枝変電所(地下)
•275kV 東海下広井線 東海変電所~下広井変電所(地下)
•275kV 南武平町松ヶ枝線 南武平町変電所~松ヶ枝変電所(地下)
•275kV 下広井南武平町線 下広井変電所~南武平町変電所(地下)
•275kV 知多第二東海線 知多第二火力発電所~東海変電所(地下)
(中部電力で幹線表記は500kV設計、かつある程度距離のあるもので使用されるようです)
関西電力との連携線
•500kV 三重東近江線 三重開閉所~東近江開閉所
•500kV 関ヶ原北近江線(予定) 関ヶ原開閉所~北近江開閉所


(参考)把握している154kVの送電線
・154kV 中信北信線 中信変電所~北信変電所
・154kV 水内分岐線(旧新町北信線) 中信北信線分岐~水内変電所
・154kV 中信諏訪線 中信変電所~諏訪変電所
・154kV 中信松島線 中信変電所~松島変電所
・154kV 平岡泰阜線 平岡発電所~泰阜発電所
・154kV 豊分岐線 平岡泰阜線分岐~豊発電所
・154kV 泰阜南信線 泰阜発電所~南信変電所
・154kV 飯田分岐線 泰阜南信線分岐~飯田変電所
・154kV 南信駒ヶ根線 南信変電所~駒ヶ根変電所
・154kV 駒ヶ根松島線 駒ヶ根変電所~松島変電所
・154kV 宮田分岐線 駒ヶ根松島線分岐~宮田変電所
・154kV 北原分岐線 駒ヶ根松島線分岐~北原変電所
・154kV 北又渡飯島線 北又渡発電所~飯島発電所(1回線)
・154kV 飯島線 飯島発電所~平岡発電所(1回線)
・154kV 川根平岡連絡線 川根秋葉線分岐~平岡発電所
・154kV 二軒小屋畑一線 二軒小屋発電所~畑薙第一発電所
・154kV 畑一川根線 畑薙第一発電所~川根変電所
・154kV 井川大井川線 井川発電所~大井川発電所
・154kV 大井川川根線 大井川発電所~川根変電所
・154kV 奥泉分岐線 井川大井川線分岐~奥泉変電所
・154kV 川根秋葉線 川根変電所~秋葉変電所
・154kV 井川清水線 井川発電所~清水変電所
・154kV 川根清水線 川根変電所~清水変電所
・154kV 清水新蒲原線 清水変電所~新蒲原変電所
・154kV 駿河富士川線 駿河変電所~富士川変電所
・154kV 岩渕分岐線 井川清水線分岐~東海旅客鉄道岩渕変電所
・154kV 駿遠志太線 駿遠変電所~志太変電所
・154kV 駿遠磐田線 駿遠変電所~磐田変電所
・154kV 南磐田分岐線 駿遠磐田線分岐~南磐田変電所
・154kV 遠江磐田線 遠江変電所~磐田変電所
・154kV 遠江浜松線 遠江変電所~浜松変電所
・154kV 遠江高塚線 遠江変電所~高塚変電所
・154kV 秋葉浜松線 秋葉変電所~浜松変電所
・154kV 秋葉三河線 秋葉変電所~三河変電所
・154kV 三河玉川線 三河変電所~玉川変電所
・154kV 三河植田線 三河変電所~植田変電所
・154kV 三河南豊田線 三河変電所~南豊田変電所
・154kV 犬山瑞浪線 犬山変電所~瑞浪変電所
・154kV 犬山川辺線 犬山変電所~川辺発電所
・154kV 川辺瑞浪線 川辺発電所~瑞浪変電所
・154kV 瀬戸川辺線 瀬戸発電所~川辺発電所
・154kV 東上田瀬戸線 東上田発電所~瀬戸発電所
・154kV 久々野東上田線 久々野発電所~東上田発電所
・154kV 根方高山線 根方発電所~高山変電所
・154kV 新上麻生分岐線 瀬戸川辺線分岐~新上麻生発電所
・154kV 馬瀬二北岐阜線 馬瀬川第二発電所~北岐阜変電所
・154kV 下牧分岐線 馬瀬二北岐阜線分岐~下牧変電所
・154kV 犬山岩倉線 犬山変電所~岩倉変電所
・154kV 電名名北線 電源開発名古屋変電所~名北変電所
・154kV 電名岩倉線 電源開発名古屋変電所~岩倉変電所
・154kV 電名猪高線 電源開発名古屋変電所~猪高変電所
・154kV 日進猪高線 日進変電所~猪高変電所
・154kV 北豊田日進線 北豊田変電所~日進変電所
・154kV 矢作第一北豊田線 矢作第一発電所~北豊田変電所
・154kV 日進瑞穂線 日進変電所~瑞穂変電所
・154kV 新名火大高線 新名古屋火力発電所~大高変電所
・154kV 北刈谷南安城線 北刈谷変電所~南安城変電所
・154kV 南豊田東名古屋線 南豊田変電所~東名古屋変電所
・154kV 東名古屋瑞穂線 東名古屋変電所~瑞穂変電所
・154kV 岩倉北一宮線 岩倉変電所~北一宮変電所
・154kV 北一宮加納線 北一宮変電所~加納変電所
・154kV 西濃加納線 西濃変電所~加納変電所
・154kV 西濃北岐阜線 西濃変電所~北岐阜変電所
・154kV 梅原分岐線 西濃北岐阜線分岐~梅原変電所
・154kV 岩倉稲沢線 岩倉変電所~稲沢変電所
・154kV 西尾張稲沢線 西尾張変電所~稲沢変電所
・154kV 名南寛政線 名南変電所~寛政変電所
・154kV 寛政築港線 寛政変電所~築港変電所
・154kV 名南岩塚分岐線 名南変電所~岩塚変電所
・154kV 飛島七宝線 西名古屋火力発電所~七宝変電所
・154kV 七宝西尾張線 七宝変電所~西尾張変電所
・154kV 飛島名南線 西名古屋火力発電所~名南変電所
・154kV 西尾張名南線 西尾張変電所~名南変電所
・154kV 東海昭和町線 東海変電所~昭和町変電所
・154kV 南勢北勢線 南勢変電所~北勢変電所
(諏訪加沢線、加沢分岐線は154kV設計の77kV)
なお、中部電力の154kV以上の送電線マップは以下に公開されています。(一部抜けているようです)

中部電力HOME>電気料金・手続き>ご契約・料金のしくみ>電力自由化について>電力系統利用ルールおよび当社系統情報の公開>連系制約のマッピング
